Tester une alimentation électrique avec un multimètre

CONFORME : Tension stable.

ALERTE : Tension instable.

Une fois l’outil en main, la première étape consiste à valider la source d’énergie principale : votre prise murale.

Configurer l’appareil sur le courant alternatif

Réglez impérativement le sélecteur sur le mode courant alternatif, symbolisé par V~ ou AC. Choisissez un calibre de 600V ou 750V pour couvrir les 230V du réseau français.

Insérez les pointes de touche avec précaution dans les orifices de la prise. Ne touchez jamais les parties métalliques des sondes durant cette opération pour éviter tout choc électrique.

Voici les points de vigilance à respecter :

• Règle de sécurité n°1 : mains sèches
• Règle n°2 : calibre toujours supérieur à la tension supposée
• Règle n°3 : ne pas croiser les fils

Contrôler la phase et la qualité de la terre

Mesurez la tension entre les deux bornes principales pour obtenir environ 230 volts. Testez ensuite entre la phase et la broche de terre saillante. Une valeur identique confirme que votre installation évacue correctement les courants de fuite vers le sol.

Interpréter une valeur de zéro volt est simple. Cela indique souvent un disjoncteur abaissé ou un fil desserré au tableau.

Une terre défaillante est un risque majeur d’électrisation pour toute personne touchant la carcasse métallique d’un appareil défectueux.

Pensez à la sécurité du dos lors des manipulations. Restez toujours vigilant.

Tester un adaptateur ou une alimentation de PC fixe

Si le secteur est hors de cause, le problème se situe probablement dans le transformateur ou le bloc interne de votre machine.

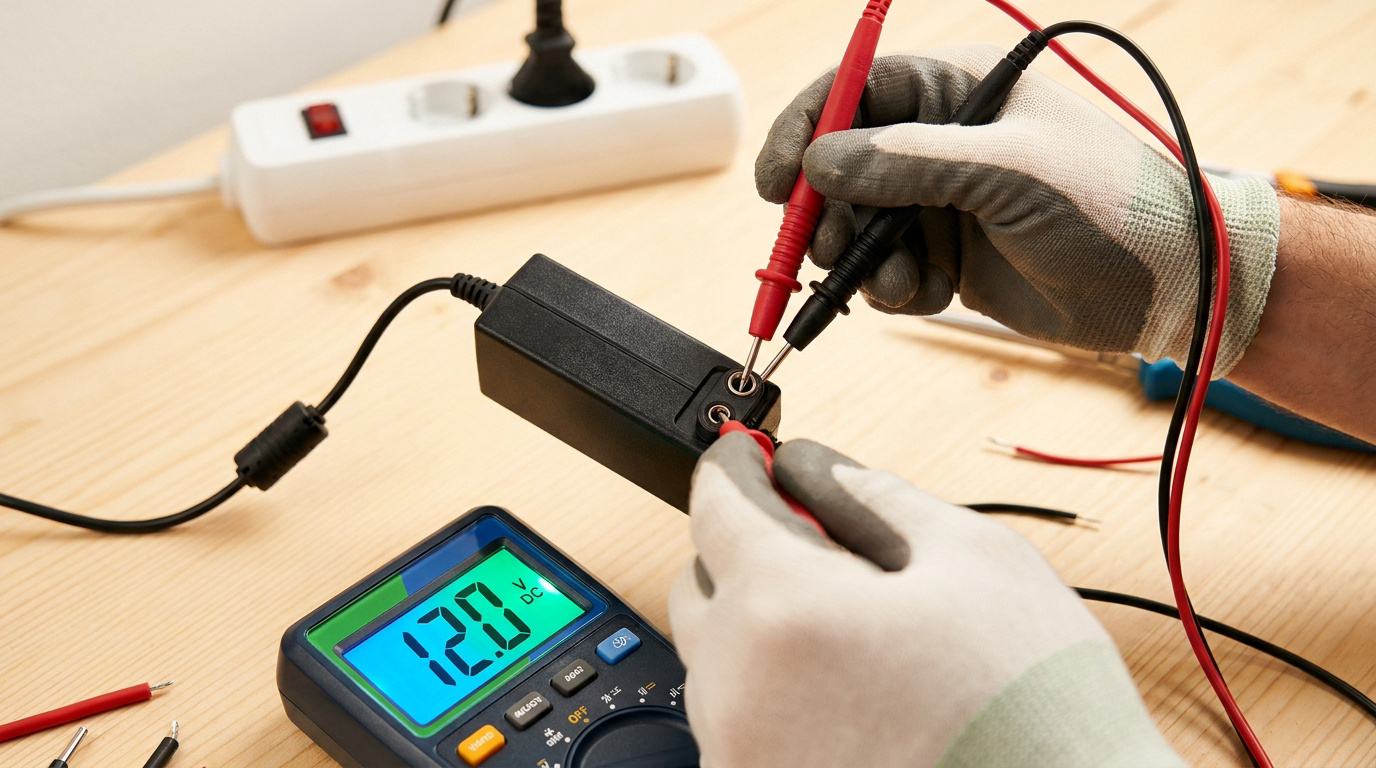

Passer en tension continue pour les sorties d’appareils

Basculez votre multimètre sur le mode tension continue. Cherchez le symbole DC ou un V surmonté de deux traits. Cette étape est vitale car vos composants électroniques fonctionnent exclusivement avec ce courant.

Identifiez ensuite la polarité sur l’étiquette de l’adaptateur. Le petit symbole indique généralement si le pôle positif est au centre ou à l’extérieur. Vérifiez bien cette donnée avant de lancer votre test.

Placez enfin les pointes sur les contacts du connecteur. Une inversion de polarité affichera simplement un signe moins sur l’écran. Cela n’endommagera pas votre multimètre numérique, donc restez serein lors de la manipulation.

Utiliser une résistance de charge pour un test réaliste

Une mesure à vide peut afficher une tension correcte alors que le bloc s’effondre en fonctionnement. Il faut simuler une consommation réelle. Cela permet de valider la stabilité des composants internes sous pression.

Branchez une résistance adaptée ou laissez l’appareil connecté via des points de test. Observez si la tension chute de manière significative. Une baisse de plus de 10% indique une alimentation incapable de fournir l’énergie nécessaire.

Comparez vos résultats avec ces standards. Si vous voyez une dérive majeure, ne prenez aucun risque avec votre matériel.

Interpréter les valeurs et agir en cas d’anomalie

Obtenir des chiffres est une chose, mais comprendre ce qu’ils impliquent pour votre matériel en est une autre.

Diagnostiquer une tension trop basse ou fluctuante

Une sous-tension chronique fatigue prématurément les condensateurs de votre carte mère. Les composants tentent de compenser le manque de puissance, ce qui génère une chaleur excessive et destructrice.

Si les chiffres oscillent sans cesse, le filtrage interne de l’alimentation est probablement défaillant. Des condensateurs gonflés ou secs ne lissent plus le courant de manière efficace et sécurisée.

Le verdict est alors sans appel : le remplacement est nécessaire. Réparer un bloc à découpage moderne demande des compétences pointues et un équipement de soudure spécifique.

Inspecter visuellement les câbles avant le remplacement

Examinez minutieusement toute la longueur du cordon d’alimentation pour détecter des coupures. Un fil dénudé provoque des arcs électriques invisibles mais dangereux pour l’électronique sensible. Les torsions excessives au niveau des connecteurs sont les causes de pannes les plus fréquentes.

Nettoyez les contacts avec un spray nettoyant spécial contact ou de l’alcool isopropylique. L’oxydation crée une résistance parasite qui fausse les mesures et réduit la puissance réelle transmise.

Une mauvaise connexion accentue la fragilité des systèmes informatiques. Vous devez impérativement vérifier l’état des fiches avant de tester une alimentation électrique.

Maîtriser l’usage du multimètre sur vos prises ou adaptateurs sécurise durablement vos équipements. En vérifiant la stabilité des 230V et l’absence de chutes de tension, vous prévenez des pannes coûteuses. Agissez dès les premiers bruits suspects pour garantir la longévité de votre installation. Votre matériel mérite une énergie stable et sans faille.
